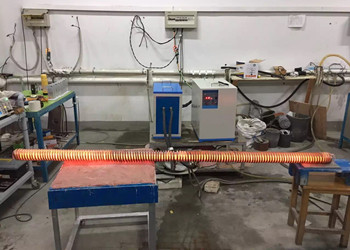

45KW中频感应加热设备,IGBT中频电源
产品简介
ZG-MF系列中频感应加热电源设备采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，并在大功率领域得到了发展，100%设备暂载率得
订购热线：13580790358
产品介绍
| 1 | 设备型号： | ZG-MF45 |
| 2 | 输入电源： | 380V/3相，50/60HZ |
| 3 | 最大输入功率： | 45KVA |
| 4 | 输出震荡频率： | 1-20KHZ |
| 5 | 输出中频电压： | 70~550V |
| 6 | 加热电流： | 15～90A可调 |
| 7 | 负载率： | 100% |
| 8 | 推荐变压器： | 50KVA |
| 9 | 冷却方式： |
成套设备需要水冷，水可循环使用。 【客户可自己配套，如需本厂配套请询价】 |
| 10 | 冷却水压要求： | >0.2MPa 10L/Min |
| 11 | 冷却水温保护点： | 50℃（水温超过50℃，机器报警，缺水灯亮及机器停止运作，直到故障排除） |
| 12 | 体积： |
中频感应加热电源柜：L65×W35×H55cm3 补偿电容箱：L47xW23.5XH45cm3 |
| 13 | 净重： | 中频电源柜：47KGs + 补偿电容箱：30KGs） |
| 14 | 总毛重： | 90KGs |
| 15 | 总体积： | 1CBM |
ZG-MF系列中频感应加热电源设备采用IGBT功率器件和我公司第四代变流控制技术---并联谐振基础上的双调控变流控制技术。在中频技术中，功率和变频独立调控，采用IGBT开关器件和非晶态电感构成中频斩波电路调节功率。
ZG-MF系列中频感应加热电源设备采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，并在大功率领域得到了发展，100%设备暂载率得以实现。
中频感应加热设备的结构特点：
ZG中频系列设备全部采用并联谐振电路，根据应用场合不同，可选择直接输出或用中频变压器输出，基本结构有以下两种：
结构一最为常用，如中频锻造炉、中频熔炼炉等都采用这种结构，设备简单，损耗低，工作效率高，且制造成本低。这种结构时，感应圈比较长，通常要用3米—10米长的铜管绕制。由于中频电源直接输出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能直接暴露在外；
结构二也比较常用，如真空熔炼炉、中频淬火等。通过改变中频变压器的变比，可以得到不同的输出电压和感应圈电流，以适应不同的使用要求。感应圈与主电隔离，所以感应圈安全性好，绝缘要求低，甚至铜管可直接暴露在外。同时，也增加了中频变压器的制造成本，所以设备成本较高，而且中频变压器体积较大，也增加了一定的能量损耗。 频率越低，中频变压器越大，成本越高，损耗也越大。
