中频设备+变压器

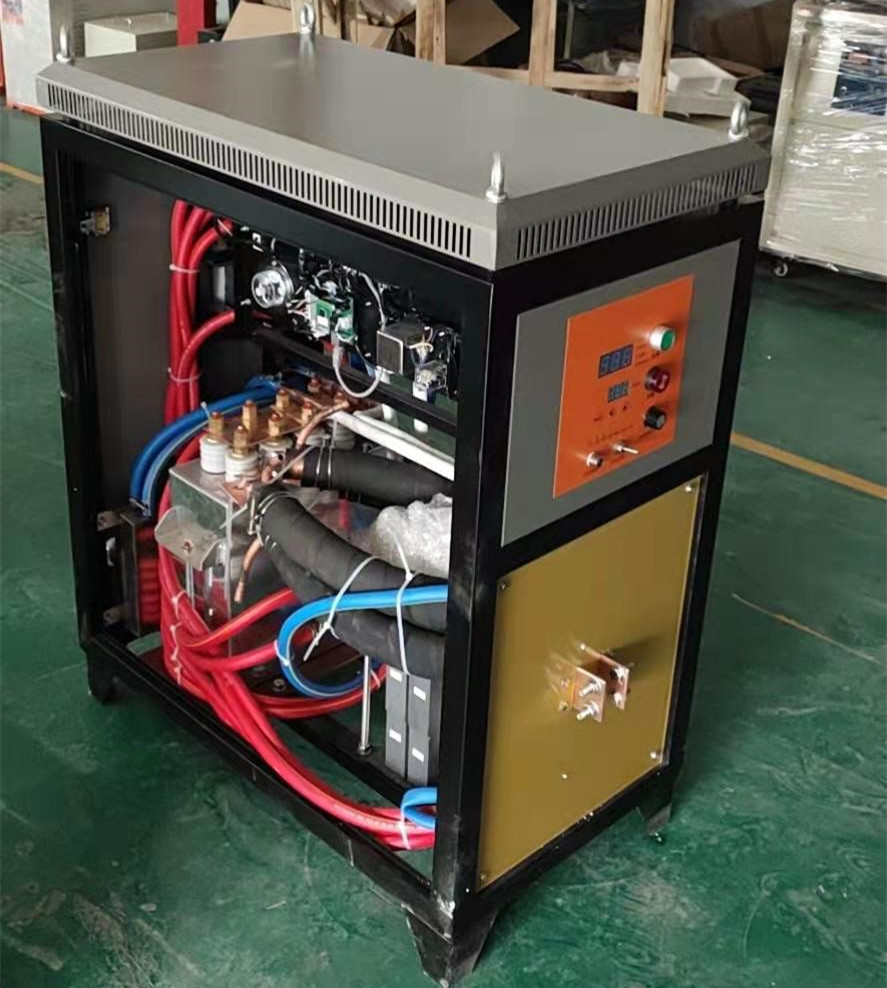

120KW带变压器中频感应加热设备感应圈不带电
时间: 2021-01-13 14:44 浏览次数:
120KW带变压器中频感应加热设备,感应圈不带电不电人设备名称:带变压器中频感应加热设备,中频焊机,中频热处理设备,中频熔炼设备,中频锻造炉,中频透热炉(1) ZG-MF120B 中频带变压
120KW带变压器中频感应加热设备,感应圈不带电不电人
设备名称:带变压器中频感应加热设备,中频焊机,中频热处理设备,中频熔炼设备,中频锻造炉,中频透热炉
(1) ZG-MF120B 中频带变压器
(2) 最大输入功率:120KW
(3) 结构:中频带变压器 + 电容箱 + 感应圈
(4) 振荡频率:2-20KHZ
(5) 输出电流:30~240A
(6) 输出电压:550V 但是感应加热圈上不带电压!
(7) 输入电压:三相380V 50或60HZ
(8) 负载持续率:100%
(9) 加热、保温时间:0.1—99.9秒
(10) 冷却水要求:≥0.2MPa ≥3L/分
(11) (中频电源带变压器)重量:120KG
(12) (中频电源和变压器)体积CM:96长×47宽×106高
(13) 应用范围:金属熔炼, 透热烧红,锻造前加热,焊接,各类金属工件热处理
带变压器中频感应加热设备,中频焊机,中频热处理设备,中频熔炼设备,中频锻造炉,中频透热炉
 在标准的库存设备中,只有中频电源部分,而电容、中频变压器都是按照客户的加热工件和加热要求来设计的。所以,订购或咨询的客户,需要提供以下信息:
(1)加热工件的材料和大小;
(2)加热的用途和加热温度,以及加热时间要求; 是透热还是表面加热? 如果是表面加热,那加热的深度是多少? 等等
(3)感应圈的方式和尺寸有无限制? 比如是从内部加热还是外部加热? 感应圈封闭还是开口式的?  感应圈周围100MM内,有无易感应的金属材料?等等。
(4) 频率有无特定要求?
(5) 加热的气氛: 大气中还是真空炉内? 有无保护气体?
(6) 其它同设备方案有关的细节。
带变压器中频感应加热设备,中频焊机,中频热处理设备,中频熔炼设备,中频锻造炉,中频透热炉
从带变压器中频设备的电路组成上, 基本组成包括中频电源、补偿电容、中频变压器和感应圈。从设备的外观构造上, 带变压器中频设备为一体机: 电源 + 中频变压器 + 薄膜小电容,中频带变压器设备基本组成为:中频电源 + (中频变压器 + 谐振电容) + 感应圈。其中主机为中频电源和分机为中频变压器和谐振电容合为一体机。 感应圈可以直接主机上,也可以通过水冷电缆连接。使用水冷电缆连接感应圈时,水冷电缆上流过同感应圈一样的电流,一方面会有很大的能量损耗,另一方面,水冷电缆的电感也会影响到设备整体的工作状态和匹配。 水冷电缆尽量不用或越短越好。
