中频感应加热设备
300KW-IGBT中频电源、中频感应加热设备新型环保
产品简介
ZG-MF系列中频感应加热电源采用IGBT功率器件和第四代变流控制技术---并联谐振基础上的双调控变流控制技术。在中频技术中,功率和变频独立调控,采用IGBT开关器件和非晶态电感构成中频斩波
订购热线:13580790358
产品介绍
IGBT中频电源、中频感应加热设备的基本简介:
        ZG-MF系列中频感应加热电源采用IGBT功率器件和第四代变流控制技术---并联谐振基础上的双调控变流控制技术。在中频技术中,功率和变频独立调控,采用IGBT开关器件和非晶态电感构成中频斩波电路调节功率。采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程,使设备在大功率下的工作可靠性大大提高,并在大功率领域得到了发展,100%设备暂载率得以实现。

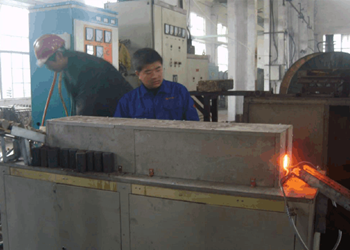

IGBT中频电源感应加热设备正在进行棒料加热
IGBT中频电源、中频感应加热设备的结构特点:
     ZG中频系列设备全部采用并联谐振电路,根据应用场合不同,可选择直接输出或用中频变压器输出,基本结构有以下两种:
      结构一最为常用,如中频锻造炉、中频熔炼炉等都采用这种结构,设备简单,损耗低,工作效率高,且制造成本低。这种结构时,感应圈比较长,通常要用3米—10米长的铜管绕制。由于中频电源直接输出,所以感应圈上电压最高为550V,且不与主电隔离,所以感应圈必须良好绝缘,不能直接暴露在外;
中频感应加热设备的结构一

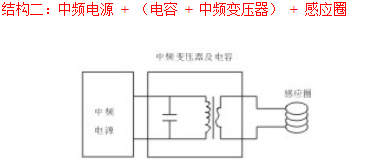

    结构二也比较常用,如真空熔炼炉、中频淬火等。通过改变中频变压器的变比,可以得到不同的输出电压和感应圈电流,以适应不同的使用要求。感应圈与主电隔离,所以感应圈安全性好,绝缘要求低,甚至铜管可直接暴露在外。同时,也增加了中频变压器的制造成本,所以设备成本较高,而且中频变压器体积较大,也增加了一定的能量损耗。 频率越低,中频变压器越大,成本越高,损耗也越大。
中频感应加热设备的结构之二

300KW中频电源、中频感应加热设备的基本技术参数如下:

1 设备型号: ZG-MF300
2 输入电源:  380V/3相,50/60HZ
3 最大输入功率:  300KVA
4 输出震荡频率:  1-20KHZ
5 输出中频电压: 70~550V
6 加热电流:  30~600A可调
7 负载率: 100%
11 推荐变压器: >320KVA
12 冷却方式: 成套设备需要水冷,水可循环使用。
客户可自己配套,如需本厂配套请询价
13 冷却水压要求: >0.2MPa  18L/Min
14 冷却水温保护点: 50℃(水温超过50℃,机器报警,缺水灯亮及机器停止运作,直到故障排除)
15 体积: 中频感应加热电源柜:L82×W50×H87cm3
补偿电容参数、体积、重量等根据客户工件配套而定
16 净重: 中频电源柜:125KGs
17 总毛重: ~260KGs
18 总体积: ~1CBM
