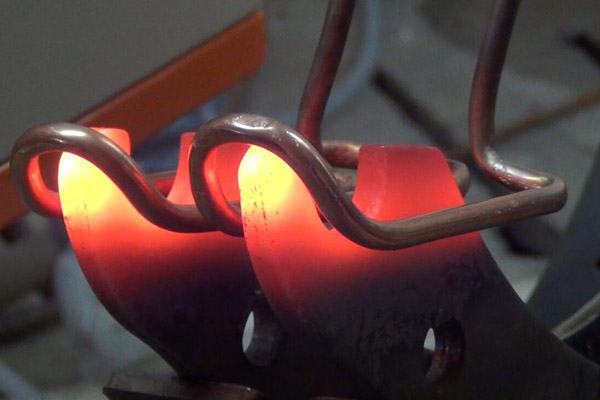

高频淬火设备在钢加热中止和进行淬火冷却之间需要有一短时间的停滞，以完成碳的溶解过程。为了消除这种停滞，已发展了另外一些淬火钢（SAE1000和13 00系钢）。　　高频淬火设备钢的预备热处理非常重要，因为大部分感应加热过程的加热时间短，在这段时间内不足以使具有粗大晶粒或晶粒不均匀的钢达到扩散均匀，热处理之后通常还保留着游离铁索体，引起软点产生。在可能的条件下，应尽量避免进行退火，球化退火和类似的预备热处理。*理想的预备热处理是正火，正火后能得到分布良好的均匀的珠光体组织。

　　高频淬火设备感应淬火前进行退火能得到探的淬磋层，但表面硬度较低（洛氏硬度HRC52）。感应淬火前进行正火可得到中等硬度（洛氏硬度HRC53）。感应淬火前进行调质处理，则能得到薄的淬硬层（0 75毫米），硬度很高（洛氏硬度HRC62）。实际上感应淬火前进籽正火能得到有较深淬硬层的赵好的金相组织。
