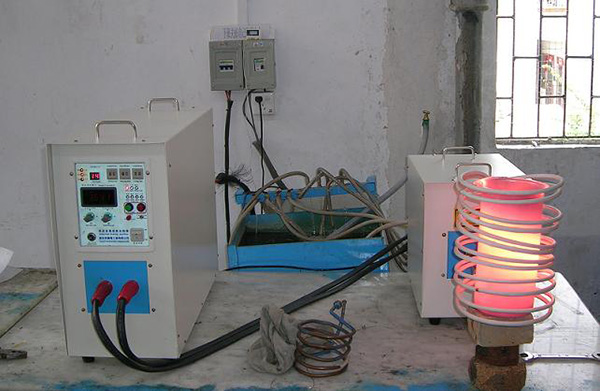

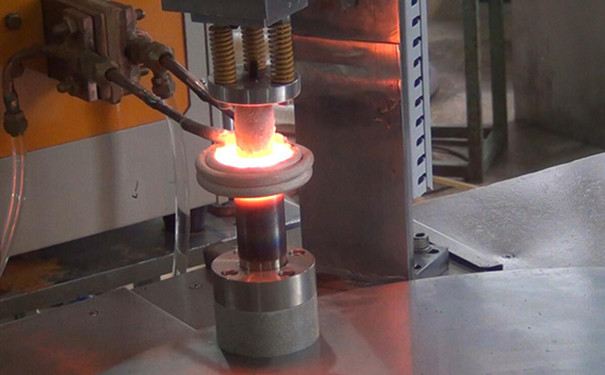

感应加热时，如果是透入式加热（即涡流直接加热，不借助热传导），零件截面上的温度分布所示。

　　而变。功率密度愈大，此斜率越陡，反之，越平坦。从“f”曲线可看出，零件表面温度略高于Ac，而为880℃，“I”区温度高于AC3，得到完全淬火的马氏体，为淬硬区；“Ⅱ”区温度高于Ac.，但低于Ac，奥氏体化未全部完成，剩下部分铁素体未溶解，得到的是马氏体与铁素体，铁素体边沿常有黑色托氏体，马氏体则无针状特征，此区为过渡区；“Ⅲ”区温度低于Ac，此区组织没有转变，仍为原始组织——珠光体与铁素体。

　　感应加热时，零件截面上的温度是怎样分布的？

　　马氏体区硬度高达62HRC，过渡区硬度变化很大，从62HRC降到钢的原始组织硬度。这一段为有效硬化层深度，45钢用金相法测量到50%（面积分数）马氏体处，其硬度为43HRC。

　　图上曲线“f”是零件截面上的温度分布曲线，零件外表面温度*，心部温度逐渐降低，此斜率随所施加的功率密度大小
