二、在高压变频电源中，主回路拓扑结构有多种不同的方案，而实际应用较多的是：

　　三、新型晶闸管坩埚熔炼炉维修的思路

　　②按直流电压源的个数分类：采用单一直流电压源的拓扑结构以及需要多个独立电压源的拓扑结构。

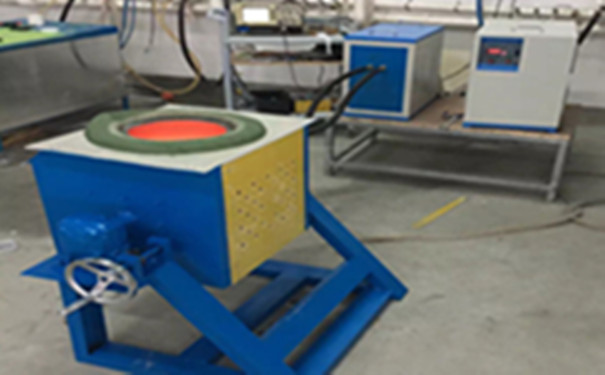

　　晶闸管坩埚熔炼炉电路原理。触发控制板组通过电流检测信号和中频检测信号控制，发出适当的整流触发脉冲和逆变触发脉冲；整流器和逆变器在触发脉冲的控制下，实现交直交变频，给中频负载提供中频电能。当系统断水或负载发生过电流、过电压时，信号检测装置使触发控制板组中的保护调节板发出信号，控制整流触发脉冲，使整流器处于阻断或拉逆变状态，变频器停止工作。

　　②用IGCT/SGCT构成的中性点钳位的三电平电压型变频电源。

　　坩埚熔炼炉维修思路

　　①用IGBT构成的单元串联多电平PWM电压型变频电源。

　　目前中压大功率变频电源的节能坩埚熔炼炉主流结构为中一中方式及其派生的形式。中一中大功率变频电源按其中间直流环节的储能元件的不同，可分为电压源型和电流源型。但中压一、变频电源拓扑结构的分类通常有以下两种方式。    -①按功率器件结构分类：采用串、并联功率器件的拓扑结构以及采用并、串联功率单元的拓扑结构。

　　晶闸管坩埚熔炼炉系统看作是有限个元器件的组合；当发生故障时，快速判断出某个元器件的好坏，更换已经损坏的元器件。
