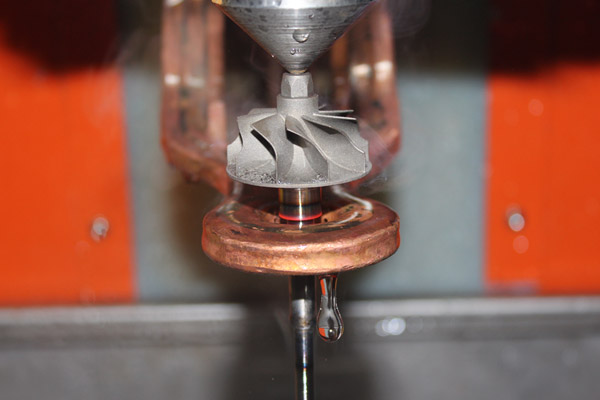

深度及区域分布行热酸蚀；加热温度65～80℃，加热时间20～30min，*后用碱水中和，并清洗干净，再用压缩空气吹干。吹干后其超音频淬火机床感应淬火硬化层深清晰可见。前驱轴淬火后的金相结果。

　　三段台阶处超音频淬火机床感应淬火硬化层连续，其值分别为4.5mm、6.05mm和3. 43mm。多台阶轴类零件交界处属感应淬火强化薄弱部位，经感应淬火强化后硬化层连续的部位，使得台阶处硬度、强度、残余压应力得烈连续，从而提高了台阶尖角应力集中处的疲劳强度，满足技术及使用要求。

　　超音频淬火机床淬火后的零件经磁粉探伤检查，未发现缺陷磁痕显示。将经连续淬火后的钢动力输出从动轴零件沿直径纵向线切割剖开，用磨床把线切割影响层磨去，然后放人盐酸水溶液中进前驱动动轴淬硬层
