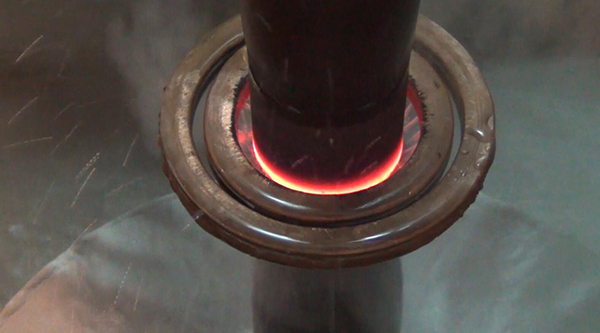

高频感应加热对奥氏体形成温度和速度的影响

        随加热速度的增大，奥氏体的形成温度升高。不同加热速度对含碳量为0. 85%共析碳钢奥氏体开始形成温度A.．的影响。加热蓝线中口表示奥氏体开始形成，表示形成结束。从曲线中可知，当加热速度为10℃．S-l时，A.1 约为770℃；加热速度增加到160℃．s-1时，A.1升至约800℃； 继续增大加热速度时A.1的增加趋缓。从这种情况可以推论，当加热速度增大时，钢的临界点A...A..点也会升高。这对选择高频感应加热奥氏体化温度时尤其重要。

        在连续快速加热条件下，奥氏体的形成过程依旧是通过晶核形 成、晶体长大、残余渗碳体溶解、成分均匀化四个阶段。但是，快速加热在各阶段中产生不同的影响和作用。现将感应加热对奥氏体形成过程影响的主要内容做如下介绍。

        高频感应加热对奥氏体形成过程的影响

        奥氏体形成温度即钢的临界点Ai、A3和A...它们是选择热处理温度的重要参考依据。高频感应加热时，不同加热速度对奥氏体形成温度的影响有以下方面。
