高频淬火设备活塞杆感应加热调质处理后的性能

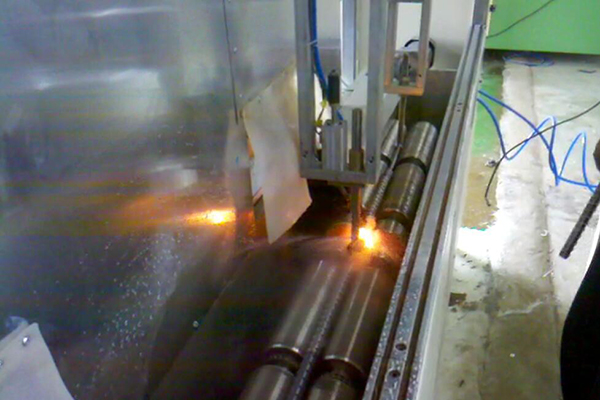

        对42CrMo钢热轧钢材活塞杆坯料，高频淬火设备感应加热调质处理 565 0mm×800mm的坯料沿横断面进行硬度和金相组织的分析，数据可以得出以下两点结果。

        (2)适当调整高频淬火温度与回火温度以便获得更好的强度与韧性 搭配。对于42CrMo钢而言还有一 定的潜力，通过降低高频淬火与回火温度，加强高频淬火冷却速度，可以得到更好的结果。

        (1)高频淬火设备感应加热调质处理工艺对直径50mm的钢棒处理结果是有效的。因为从表面到中心20mm（即直径40mm）内，金相组织 为细小的分布均匀的回火索氏体组织和少量铁素体。表明在此区域 内淬火组织基本上是细小的板条马氏体，残留奥氏体很少。中心部 位出现较多的块状铁素体说明淬火时冷却速度过慢，不完全是马氏体而产生一定数量的残留奥氏体，回火时形成块状铁素体而导致硬 度下降。但是，总体来说符合技术要求。

         综上所述，高频淬火设备采用感应加热调质处理方法，可以对直径60mm 以下钢料得到表里性能一致的热处理效果。
