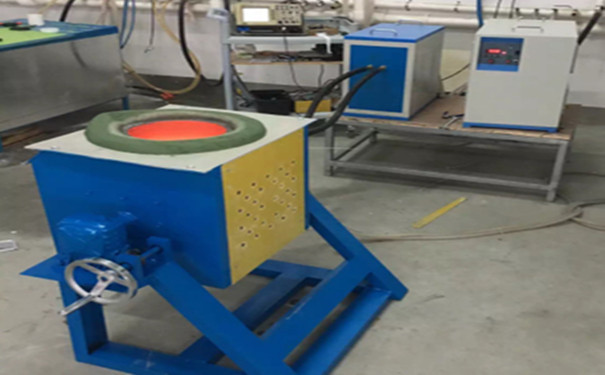

小型中频感应熔炼炉系统对抗干扰的调节过程假设装置正运行，向炉内投入冷料。这就干扰了系统，因而引起等效阻抗下降，负载电压下降，电压反馈信号减小，电压调节嚣的输入端出现正偏差（设定大于反馈）。与此同时，电流稠节器输入端出现负偏差（电压调节器输出大干反馈），电流调节器的输出按比例积分上升，整流桥可控硅的控制角口自动减小，整流电压U一回升，以保持系统电压稳定。

　　小型中频感应熔炼炉中频装置带载（满炉）起动工作过程，如果是空载（空炉）起动，则由于感应器内没有被加热的物体，而早现很大的电感量反射电阻却极小，因此，负载等效阻抗很大。起动以后，电压电流沿OE线变化，E点为空载运行点，负载电压达到额定值，电流很小。起动完毕到加料时，工作点将由E往D到C移动。加冷料既快又多时，有可能往B点移动，然后，随着炉料温度上升，工作点再由B返回C，甚至向D移动。调节过程同前。

    对于小型中频感应熔炼炉电流调节器来说，由于来自电压调节器的输入信号增加，为消除输入端的偏差信号，要求电流反馈信号也相应增大，结果，输出电流，d*终会达到数值较前大些的新的稳定状态。反之，若干扰是由于负载阻抗升高引起的，则电压调节器输入出现负偏差，电流鹚节器的输人为正偏差。调节的结果还是电压稳定不变，电流*后稳定在较前稍低的数值上。
