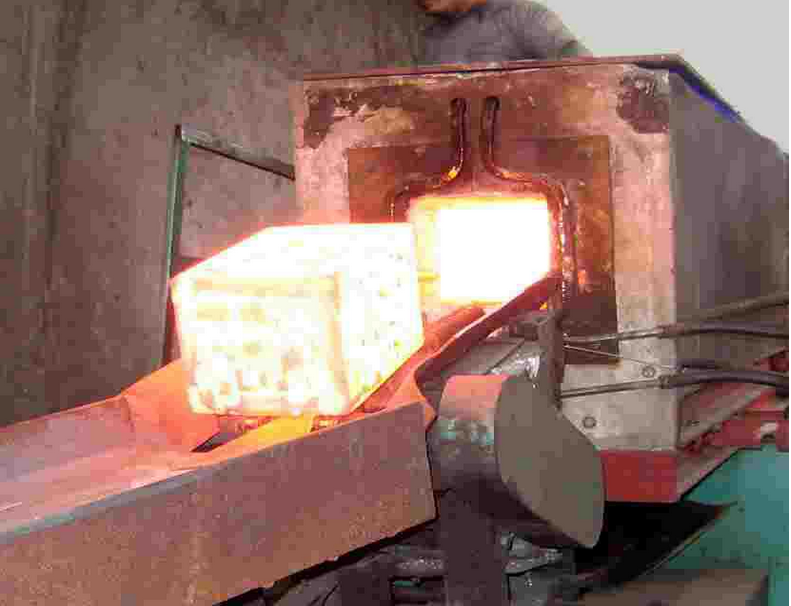

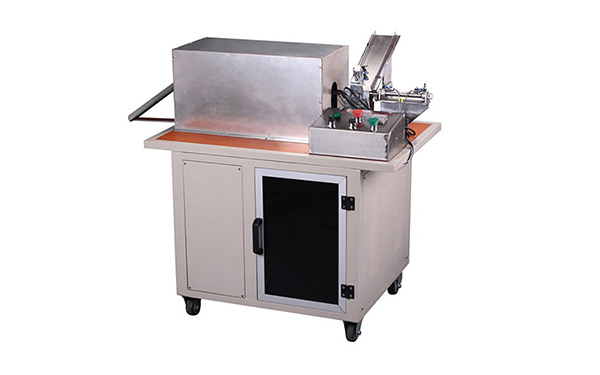

为采用金属锻造加热炉并联逆变器的可控硅中频装置的主回路。三相垒控桥式整流电路把三相工频电流整为直梳电流，经过电抗器滤波后送入单相桥式并联逆变器。

　　金属锻造加热炉并联逆变器由SCR1,3和SCR2,4四个桥臂组成。可控硅的作用相当于电子开关，当桥臂SCR1,3和SCR2,4以中频频率轮流导通时，由押组成的振荡（负载）回路两端电流不断换向，形成中频电流。并联逆变器中相应的备点波形。

　　现在国内普遍应用的金属锻造加热炉可控硅中频装置负载的适应性方面优于其他类型的逆变器大多数都采用并联逆变器。因此便于扩大装置的使用范围。

    金属锻造加热炉交变电流的波形为梯形渡，它的峰值等于可控硅开关频率下的直流电流。在理论上，负载电压为方波电流经过昆振荡回路得到的一次、五次以及更高次的奇次谐波的总和。因为振荡回路是对基波近于谐振的井联电路，它对基波电流呈现高阻抗，而对高汝谐波电流呈现极小阻抗，即高次谐波含被调谐电容旁路，因此，实际负载电压是在电流基波频率下的正弦波。
