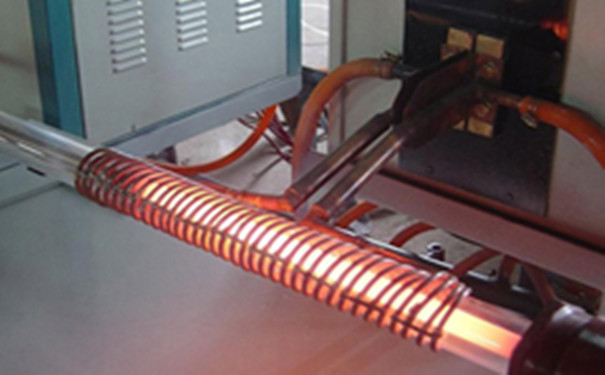

感应加热热处理温度不均匀性的表现形式

         单绕组感应加热热处理时钢带温度的分布情况，1感应器铁芯；2-单绕线圈；3-钢带，双绕组感应器横向磁场加热时钢带的温度分布情 况。钢带的中部和边缘均有高温区，双绕组感器加热温度均匀性比单绕组感应器在温度均匀性方面有所 改善。当钢带连续通过感应器加热时，边缘与中部钢带的温度差将 会缩小。

        横向磁场感应加热退火处理时，钢带温度不均匀的表现形式有 以下两种情况。单绕组感应器横向磁场加热时钢带温度的分布。 图9-10中是厚度为2.2mm、宽为1040mm的电工钢薄板，采用2. 5kHz中频电源横向磁场单绕组感应器加热时，薄板平面上温度 的分布情况。在感应器覆盖的加热面积上， 存在A、B、C三个温度区域。其中B区（黑色区）温度*，A 区温度次之．C区温度*。

         综上所述，不论是单绕还是双绕组感应器，利用横向磁场感应加热热处理时均存在边缘与中心部位温度不均匀的现象。出现这种现象的原因 主要是磁场强度不均造成的。通过改进感应器结构，可以使磁场强 度的均匀性得到改善，使温度得到均匀分布。

        感应加热热处理不同温区的呈现，表明磁场强度的分 布很不均匀，铁芯的两端突出部位磁场强度*，心部比较弱。如 果钢板连续通过感应器加热时，则会呈现出沿钢板边缘产生高温 带、中央部位温度比较低的现象。
