中、高碳钢件高频淬火时会出现淬火裂纹，其特点以下几个原因：

高频淬火剂采用油、熔盐、冷却水，一般不会产生裂纹，但这只能作浸入淬火，因为油，熔盐不能喷射淬火。齿轮淬裂的原因，一般可以根据淬裂时间、部位和裂纹大小、形态等进行分析，并从齿轮材料、结构、加热温度及其均匀性、冷却介质、自行回火及回火等方面寻找解决办法。

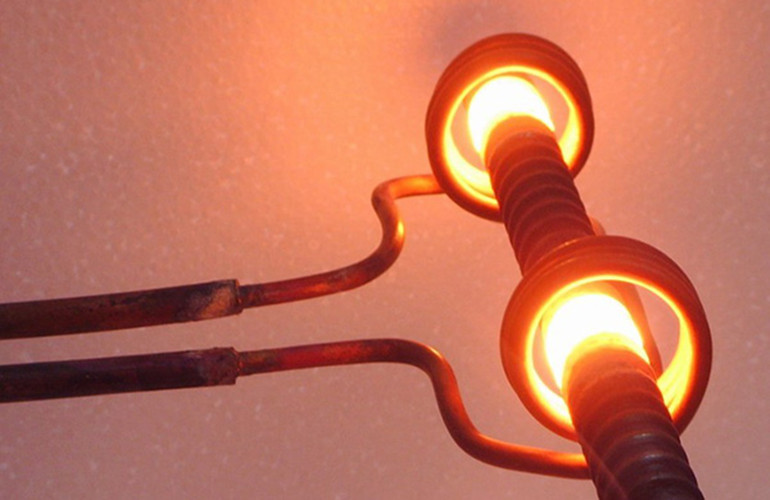

这种裂纹是由于高频淬火中造成的组织转变特点和内应力所致。在高频淬火时，加热温度不均匀，局部过热，加热层过深，冷却过于剧烈或不均匀，加热速度过快及电参数选择不当等，都可能是淬裂的诱因。

通过对高频淬火后钢件的显微组织分析发现，具有裂纹的工件，往往是由于淬火层内显微组织不均匀所致。例如：T12钢制成的锉刀，由于棱角处组织过热而形成裂纹，棱角表面组织为过热表面组织为过热的粗针状马氏体+奥氏体，而内层组织为“隐晶”马氏体+剩余碳化物，再往里则为原始组织。裂纹从表层一直扩展到“隐晶”马氏体区。开裂的方式是尖角剥落或皮下裂纹。

3、硬化层以内直至心部一般无裂纹。

高频淬火钢的开裂倾向，还与化学成分有尖，但主要决定于含碳量。例如，04%C的铬钼钢，0.3%C的镍铬钢，0.25%C的镍铬钼钢，在高频淬火中可能出现淬火裂纹。

1、裂纹多产生于棱角处；

2、裂纹深度约为淬火硬化层厚度，还可能产生剥离裂纹；
