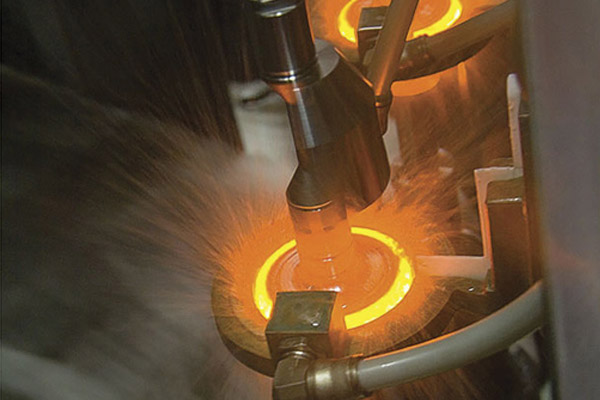

感应淬火设备厂对感应淬火工艺参数的变化对淬火变形的影响。

　　第二组感应淬火设备厂通过改变淬火液（聚乙烯醇）浓度来改变淬火冷却速度。当浓度为0.4%时，M值收缩量为0. 32mm；当浓度升至0.9%后，M值收缩量为0. 20mm。这表明随着冷却速度的减小，M值收缩量相应减小。

　　*组感应淬火设备厂通过改变加热功率和时间来改变淬火温度。加热功率为80～120kW，加热时间为39s时，M值收缩量为0.35mm；而加热功率升至100～135kW，加热时间延长至40s后，M值收缩量为0. 25mm。这表明随着淬火温度升高，M值收缩量相应减小。

　　感应淬火设备厂此项试验工作分三组进行，每组30件，以下仅给出M值变化统计数据的平均值。每组试验仅改变一种工艺参数，其他参数相对稳定不变。

　　第三组感应淬火设备厂通过改变喷液时间来控制自回火温度。当喷液时间为23s时，自回火温度约为250℃，M值收缩量为0.20mm；当喷液时间为25s时，自回火温度约为230℃，M值收缩量为0.30mm，而喷液冷却至室温时，M值收缩量为0. 32mm；试验结果表明有自回火时，M值收缩量
