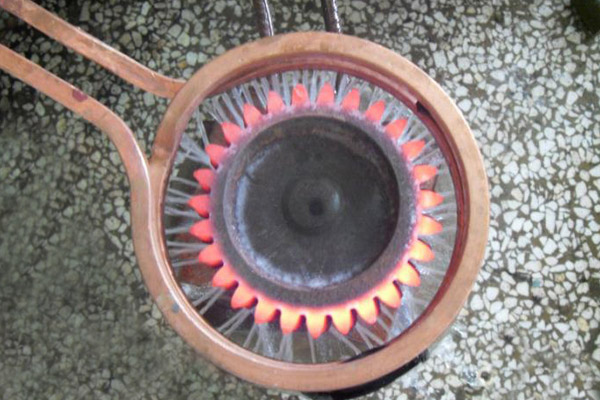

感应淬火齿轮钢材的原始组织在我国常常被忽视，事实上，它对工艺和性能有着很大的影响。所进行的试验表明，具有F/P原始组织在感应淬火中因碳化物得不到充分溶解而难于形成高硬度的马氏体，同时，还因合金元素分布不均而产生非马氏体组织。

    另外，据资料记载，原始组织中含30%F的钢其有效硬化层深庋比含10%F的钢要浅得多；如果原始组织中存在带状组织就更为不利，当带状F晶粒达到50ym时就会造成表面硬度离散，SAE1552钢不同心部组织淬火后的硬度分布曲线，由该曲线看出，心部组织以调质为*，如果采用正火态心部组织，则其中游离F应小于10%。

    感应淬火齿轮淬火组织的微区分析结果，从表中数据可以看到，白色和黑色腐蚀区组织中Cr和Mn的含量相差1.64倍，贫Cr、Mn区很容易形成非马氏体组织；为防止非马氏体产生，只有提高加热温度和加强冷却，这又会带来淬火开裂问题。
