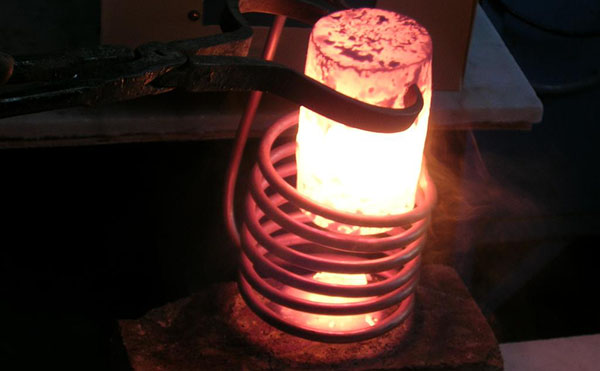

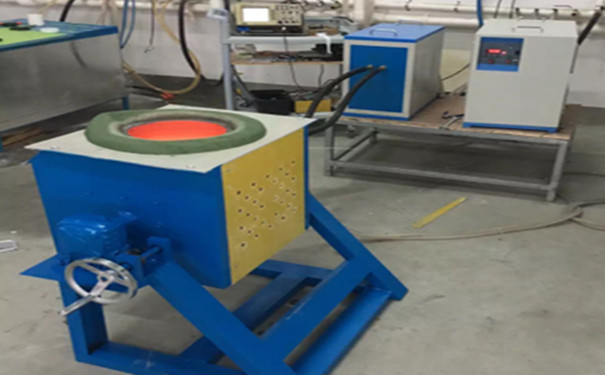

为避免中频熔炼炉使电容器端电压升高，可把可变感抗XL和固定容抗Xe并联来*功率因数补偿电容器和平衡电容器。这时电路的等值阻抗为当XL由等于10倍Xe值逐渐减少到约等于Xe值时

　　中频熔炼炉三相平衡无级自动调节系统框图，它是在功率因数自恒定的基础上加上平衡调节。系统的工作原理与前述功率因数自恒定系统相似，只是为满足调平衡的要求，平衡电抗嚣的电抗值XL，必须与平衡电容器的容抗值xep时增减，这样，当调节IK使XL，增加时，必须同时调节：使卫：减小，反之亦然。在Xi的控制系统中间需加入一个倒相器。

　　应该指出，为了实现中频熔炼炉连续功率因数的自动调节和三相平衡调节，当把可变感抗和固定容抗相串联*功率因数补偿电容器和平衡电容器肘，作为容抗的电容器的两端电压必定会高于电源电压。在忽略电抗器和电容器内部的等值电阻的情况下，电容器C两端的电压是电源线电压的牙c-XL倍，而电容器cP两端电压是电源线电压的、兰马万倍。

　　须注意的是，中频熔炼炉任何时候都不应该出现XL≤Xe的情况，因为当XL≤Xe时，等值阻抗就变成了感抗或纯电阻。此外，采用XL与C并联回路去*功率因数补偿电容器和平衡电容器，所需安装的电容量G必须比没有XL而只靠调节电容量来调节功率因数或相平衡时的*电容量大，并且当xC与XL值相接近时，流过XL的电流很大，这种情况设计时应加以考虑。
