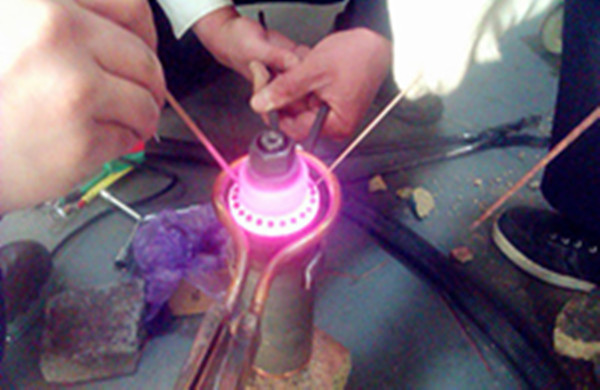

高频淬火设备厂喷淋淬火冷却装置的结构

        (2)高频淬火设备厂钢管淬火冷却装置

        钢管壁厚度～般为4～20mm，与棒材相比其单位长度热含量小，容易冷却。钢管淬火用环式喷淋冷却器的结构。该冷却器由两部分组合而成，右侧为钢管进入方向，孔板呈倾斜状以防止冷却介质飞溅溢出；左侧为主喷淋冷却部分。这种冷却器的冷却能力主要取决于喷射孔的直径及其数量。通常为了提高冷却能力，左侧主喷淋环的数量根据需要可以增加。

        大型钢管单只热处理时，可以使用切向喷射水柱式冷却器，沿钢管外围圆周上，安装8只对中钢 管并有一定倾斜角度的喷射管，管中喷射压力水进行淬火冷却。淬火时钢管按一定速度移动，冷却装置固定不动。

        棒材具有*的单位长度热含量，淬火冷却热交换量大。要求淬火介质的流量充足，通过冷却装置迅速使钢材降温。涡旋式喷射冷却器的结构。沿冷却器长度分布着3个倾斜的喷射管，喷出的压力水柱形成旋转的涡流，钢材沿涡流中心前进冷却。环式喷射冷却器的结构，是用于棒材淬火冷却。根据需要可以依次安装多只冷却器，以扩大冷却能力。

        淬火冷却装置的结构，应提供足够的热交换能力，使钢材快速均匀地冷却。根据钢材的类型和生产能力设计相应的喷淋淬火冷却 装置。以下介绍三种形式的淬火冷却装置，供设计参考。

        (3)高频淬火设备厂大型钢管用淬火冷却装置

        (1)高频淬火设备棒材淬火用冷却装置
