工艺方案1：采用高频（200kHz）沿凹球面扫描感应加热淬火，硬化层深度2～3mm，适用于T80等小载荷工程机械产品。

　　工艺方案2：采用中频（4～8kHz）沿凹球面扫描感应加热淬火，硬化层深度3～5mm，适用于其他大载荷工程机械产品。

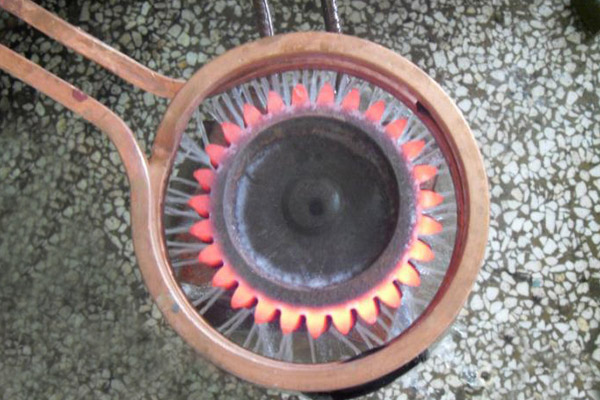

　　下面通过感应淬火机床设备高频淬火和中频淬火两种方式进行该项目的研究。

 　根据T80铲刀连接座典型零件的实际工作状况，本项目研究组通过该产品设计部门和生产单位协商确认。此类零件应采用感应淬火机床设备感应淬火工艺，使凹球面（关键工作面）获得硬度为≥52HRC、深度为2～3mm的表面硬化层，以满足设计和使用要求。

　　采用感应淬火机床设备200kHz高频电源，选择在0.15～0.25cm／s之间适当地调整扫描速度，可在扫描区段获得不同深度的淬火硬化层，硬化层深一般为2～3.5mm。
