综上所述，高频感应加热焊接设备调质处理的弹簧钢丝，具有细小的组织结 构、良好的力学性能和表面质量，同时还具备良好的冷加工性能， 正越来越受到弹簧行业的青睐和认可。感应加热调质处理方法正逐 渐为金属制品行业所接受。

        高频感应加热焊接设备弹簧钢丝的调质处理效果

        高频感应加热焊接设备调质处理的弹簧钢丝具有细小晶粒度，晶粒平均直径 为12ym，晶粒度评级平均为10级。采用管式电炉调质处理的钢丝 平均晶粒直径为22)um，晶粒度评级平均为8级，细化了晶粒，提 高了强度和弹性极限，改善了疲芳强度，增强了韧性，显著地提高 了钢丝的质量。

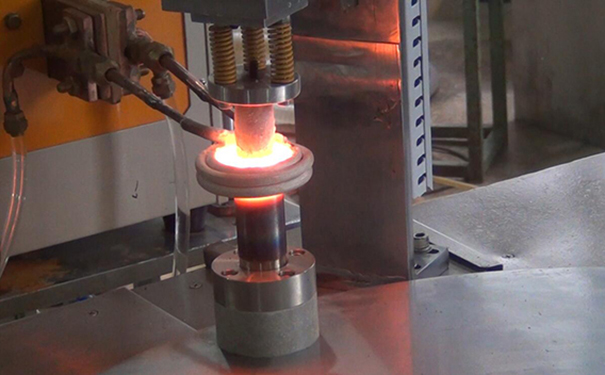

        生产工艺流程，对50CrV、55CrSi、 60S12 Mn、65Mn等弹簧钢丝（直径6～lOmm）进行感应加热调质处理。其工艺参数为：淬火温度850～980℃，回火温度420～ 580℃，油淬回火水冷后钢丝的室温力学性能。钢丝的力学性能完全达到了标准规定的技术条件。
