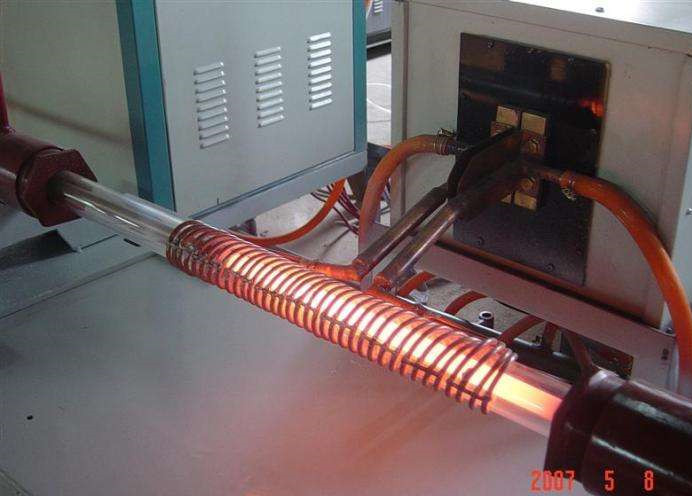

晶体管超音频感应淬火设备加热电源是指频率在10-100kHz、采用新型晶体管组成逆变电路的电源。IGBT晶体管（绝缘栅双极晶体 管）是具有代表性的晶体管。IGBT晶体管具备MOS器件和双极型器件的优点：通态电压低，高输入阻抗，开关速度快和通流能力强等。采用这种器件构成的逆变电路电源，称为IGBT超音频感应加热电源。        下面我们来简单介绍一下IGBT并联逆变式超音频感应淬火设备加热电源。
(1)电源电路的基本结构IGBT并联逆变超音频感应淬火设备电源电路结构。与晶闸管并联逆变中 频电源电路结构相似。主要区别是逆变电路开关器件 V1～V4采用了IGBT器件而不是晶闸管，但其功能是相似的。每只IGBT器件均串联一只二极管VD1～VD4。因为IGBT器件不能 承受反压，必须串联二极管承担反向阻断功能 (2)电路的工作原理其工作原理与晶闸管并联逆变中频电源相类似，主要区别是IGBT器件的开关功能与晶闸管不同。现将IGBT的结构与开关原理介绍如下。IGBT的基本结构、电气图彤符号及等效电路。IGBT可以看成是由输入部分MOSFET管和输出部分PNP三极管组成的半导体器件，或者是一个由MOSFET驱动的PNP晶体管。当对IGBT器件栅极施加正向电压时，栅极下方的P型反型成为N型导电沟道，MOSFET导通，电子电流进入N层，给PNP晶体管提供正向基极电流，IGBT导通，反之，向栅极施加反向电压，导电沟道消失，PNP晶体管失去基极驱动电流，IGBT关断。栅极正、反向电压由专门配备的驱动电路来提供。以上就是IGBT超音频感应加热淬火设备电源的简要工作原理，详情请查阅有关专业文献。
